Обладнання навчальної лабораторії рухомого складу транспорту
Теодоліт Т15
Теодоліт Т15 оптичний кутомірний прилад технічної точності. Призначений для вимірювання кутів при побудові мереж, проведенні дослідницьких, будівельних, маркшейдерських, лісотехнічних, меліоративних, землевпорядних та інших робіт.
Технічні характеристики
| Точність вимірювання горизонтальних кутів одним прийомом | 30 сек |
| Точність вимірювання вертикальних кутів одним прийомом | 30 сек |
| Діаметр вільного отвору об’єктива | 38 мм |
| Збільшення зорової труби | 20 крат |
| Найменша відстань візування | 1,2 м |
| Кут поля зору | 2° |
| Ціна поділки лімбів | 1° |
| Ціна поділки шкал мікроскопу | 5′ |
| Ціна поділки рівня, ( / 2 мм): | 45 20 |

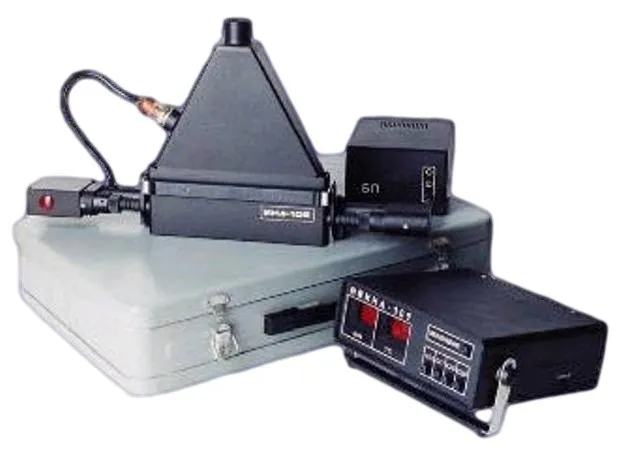

Вимірювач димності газів ИНА-109
Димомір ИНА-109 призначений для вимірювання непрозорості (димності) відпрацьованих газів автомобілів з дизельними двигунами при їх постійному контролі й регулюванні.
Технічні характеристики
| Форма подання інформації | візуальна |
| Контрольована середа | відпрацьовані гази дизельних двигунів автомобілів; температура відпрацьованих газів +30 … +200 ° С |
| Межі виміру | ослаблення світлового потоку: 0 … 29 м непрозорість: 0 … 100% |
| Похибка | ±2% |
| Принцип дії | оптичний метод |
| Живлення, споживана потужність | 220В, 50Гц; акумулятор 12В; 15Вт |
| Виконання | загальне / промислове |
| Конструкція | переносна |
| Склад | оптичний датчик (Д); блок перетворення інформації (БІ) |
| Габаритні розміри, мм | 480х90х250 (Д); 230х80х250 (БІ) |
| Маса, кг | 1,4 (Д); 1,5 (БІ) |
Інфрачервоний газоаналізатор 102ФА 01М
Інфрачервоний газоаналізатор 102ФА 01М призначений для вимірювання об’ємної частки оксиду вуглецю та вуглеводнів, а також числа обертів колінчастого вала двигуна. Може застосовуватися на автомобілебудівних і моторобудівних заводах, автотранспортних підприємствах, станціях технічного обслуговування автомобілів та автомайстерень, підприємствах хімічної, металургійної промисловості, тощо.
Технічні характеристики
| Діапазон вимірювань | |
| СО: об. % | 0 -10 |
| СН: млн-1 об. долей по гексану | 0 – 5000 |
| Частота обертання колінчастого вала двигуна, хв-1 | 500 – 10000 |
| Межі основної абсолютної похибки | |
| СО для ділянки діапазону 0 – 5, об. % СО для ділянки діапазону 5 – 10, об. % | ± 0,25 ± 0,5 |
| СН: для ділянки діапазону 0 – 2000, млн-1об. часткою по гексану | ± 100 |
| для ділянки діапазону 2000 – 5000, млн-1 об. часткою по гексану | ± 250 |
| по каналу тахометра, хв-1 | ± 250 |
| Час встановлення показань, с | 15 |
| Умови експлуатації | |
| Температура, ° С | + 1 … + 40 |
| Атмосферний тиск, мм. рт. ст | 630 … 800 |
| Відносна вологість,% | 95 при 20° С |
| Напруга живлення від мережі, В | ~ 220 (+22 -33) частота 50 (± 1) Гц |
| Напруга живлення від акумулятора, В | = 12 (+3 -1,2) |
| Споживана потужність від мережі ~ 220 В, ВА | 35 |
| Споживана потужність від мережі = 12 В, ВА | 30 |
| Габаритні розміри, мм. | 415 х 295 х 170 |
| Маса, кг | 6,2 |

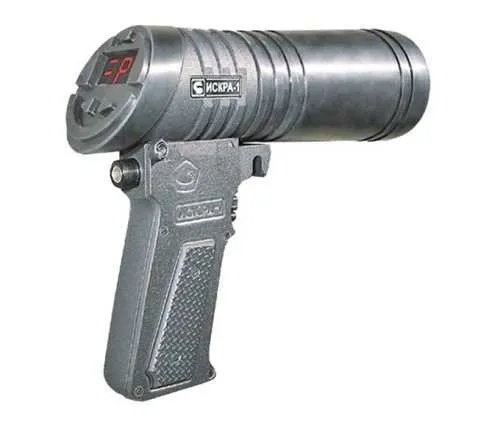

Радіолокаційний вимірювач швидкості «ІСКРА-1»
«Іскра-1» є базовою моделлю. Використовується як з кронштейном, так і з рук на трасах з високою інтенсивністю руху. У дослідника, озброєного «Іскра-1», є можливість вибрати напрямок руху досліджуваних об’єктів.
Технічні характеристики
| Робоча частота | 24,15 ± 0,1 ГГц, К-діапазон |
| Дальність вимірювань, не менше | 400 м (три рівня) |
| Діапазон вимірюваних швидкостей | 20 – 250 км / год |
| Похибка вимірювання швидкості, не більше | стаціонарно ± 1,0 км / год в русі ± 2,0 км / год |
| Час вимірювання швидкості | 0,5 сек |
| Дискретність порогового значення швидкості | 1,0 км / год |
| Виділення найшвидшою цілі | при перевищенні швидкості групи на 4 км / год |
| Кількість осередків пам’яті | 2 |
| Час зберігання даних в пам’яті | не менше 10 хвилин |
| Час установки робочого режиму після включення живлення | не більше 3 сек |
| Середня споживана потужність | не більше 1,8 Вт |
| Автономне живлення | вбудована літій-іонна АКБ 1,8 А / год |
| Напруга живлення | 11-16 В (бортова мережа) |
| Маса радара | (без АКБ) 610 грам |
| Маса вбудованої АКБ | 100 грам |
| Габаритні розміри | 220х180х65 мм |
| Допустима температура експлуатації | – 30ºС + 40ºС |
| Середнє напрацювання на відмову | 5000 годин |
Рулетка лазерна (далекомір) Leica DISTO Classic 5a
Лазерний далекомір DISTO Classic 5 А – це компактний прилад. Він простий у використанні, протиударний, пило- та вологозахисний для роботи в будь-яких умовах. Лазерна рулетка допомагає проводити виміри в незручних місцях і з кутів приміщення.
Технічні характеристики
| Точність | 1.5мм |
| Дальність | 0.2-200м |
| Вимірювання площ, обсягів | є |
| Автопуск з тимчасовою затримкою | є |
| Час вимірювання | від 0.5 до 4 |
| Діапазон зйомки без відбивача | 70м |
| Одиниці виміру | метри, фути |
| Діаметр лазерної плями | мм / на 6, 30, 60 мм / 10, 50, 100 м |
| Вимірювання площ, обсягів | є |
| Обчислення довжин недоступних ділянок | є |
| Мін. і макс. вимірювання | є |
| Вимірювання в безперервному режимі | є |
| Діапазон робочих температур | ° C від -10 до + 50 |
Нівелір Н3
Оптичний нівелір Н3 відноситься до точних нівелірів з рівнем при зоровій трубі; призначений для нівелювання III і IV класів і може застосовуватися для вимірювання перевищень при побудові висотної основи топографічних зйомок, при інженерно-геодезичних вишукуваннях, в промисловості і будівництві. Нівелір містить контактний циліндричний рівень і елеваційний гвинт. Зображення кінців циліндричного рівня передано в поле зору труби. Зорова труба з внутрішнім фокусуванням дає зворотне зображення предметів. Юстирування кута проводиться котирувальними гвинтами циліндричного рівня. Нівелір має прямий та затискний гвинти зорової труби.
Технічні характеристики
| Середня квадратична похибка вимірювання перевищення, мм: на 1 км подвійного ходу на станції при довжині візирного променя 50 м | 3 2 |
| Збільшення зорової труби, крат | 30 |
| Кут поля зору труби, | ‘1,3 |
| Світловий діаметр об’єктива, мм | 40 |
| Мінімальна відстань візування, м | 2 |
| Коефіцієнт ниткового віддалеміра | 100 |
| Ціна поділки рівня на 2 мм: – циліндричного – круглого | 15 10 |
| Температурний діапазон роботи, ° С | від -40 до +50 |
| Довжина зорової труби, мм | 175 |
| Маса, кг | 2 |
