Навчальна лабораторія комп’ютерного моделювання
В цій лабораторії встановленні устаткування з альтернативної енергетики.
Виконуються лабораторні роботи . Дослідження роботи фотомодуля та Дослідження роботи елементів сонячної фотовольтаїчної системи.

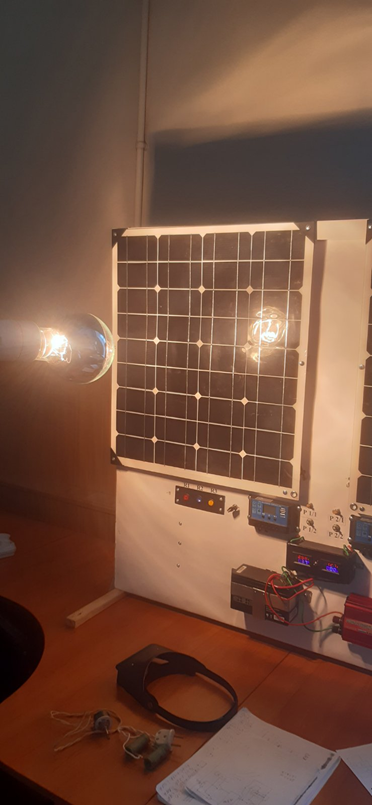

Фото стенда лабораторної роботи «Дослідження роботи фотомодуля»
В результі виконнання лабораторної роботи студенти навчаються будувати залежність Іф =f (Uф) і залежність Рф =f (Uф) для використовуваного фотомодулю при різної густини потоку випромінювання.

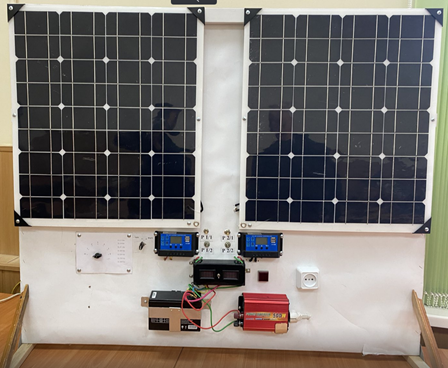

Фото стенда лабораторні роботи «Дослідження роботи елементів сонячноїфотовольтаїчної системи»
В результі виконнання лабораторної роботи студенти ознайомлюються з принципом роботи сонячної фотовольтаїчної системи, навчаються обчислювати ККД використовуваного фотомодуля, вчаться обчислювати ККД використовуваного інвертору.

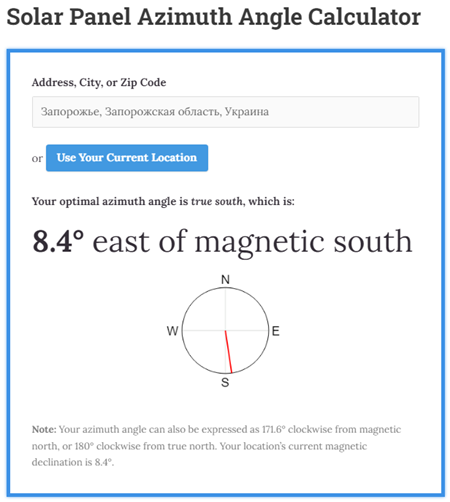

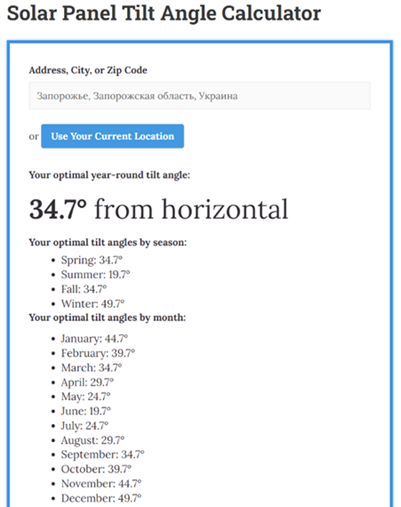

Використовуючи інтернет-ресурси Навчальної лабораторії комп’ютерного моделювання виконуються лабораторні роботиРозрахунок кута нахилу та азимуту фотоелектричних (PV) панелей для відповідного регіону місцевості за допомогою калькулятора Solar Panel Tilt Angle Calculator та Solar Panel Azimuth Angle Calculator.
В результаті комп’ютерного моделювання студенти навчаються визначати: оптимальний цілорічний кут нахилу, оптимальні кути нахилу за сезонами, оптимальні кути нахилу по місяцях та оптимальний азимутальний кут для відповідного регіону місцевості.
Приклад 1 – Розрахунок кута нахилу та азимуту фотоелектричних (PV) панелей Запоріжжя, Запорізька область, Україна.
Використовуючи інтернет-ресурси навчальної лабораторії комп’ютерного моделювання виконуються лабораторна робота: Оцінка виробництва місячного та річного виробництва електроенергії фотовольтаїчною системою використовуючи калькулятор PVWatts .
Приклад 1 – Використання калькулятор PVWatts для оцінки виробництва місячного та річного виробництва електроенергії фотовольтаїчною системою для відповідного регіону місцевості.

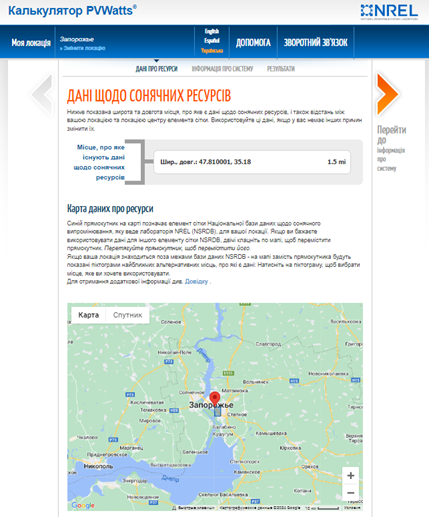

Рис 3 – Дані сонячних ресурсів (м. Запоріжжя: широта-47,8º, довгота-35,18º)

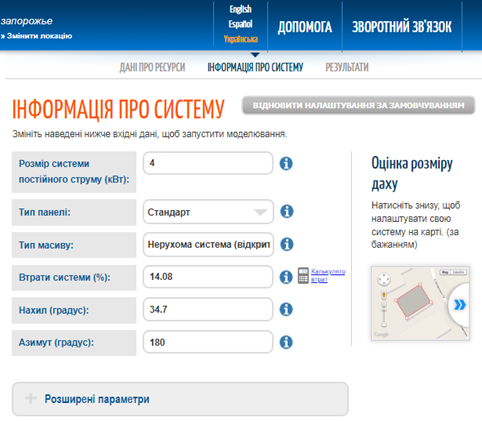

Рис. 4 – Вікно ІНФОРМАЦІЯ ПРО СИСТЕМУ

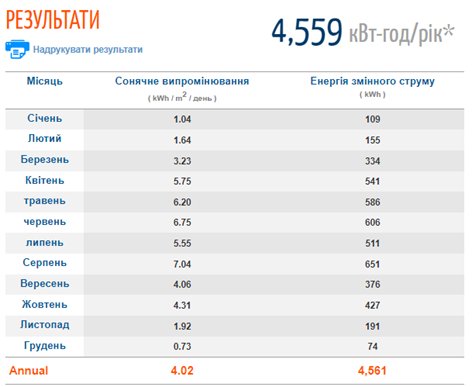

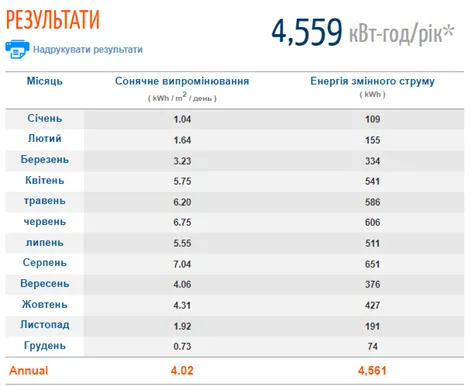

Рис.5 – Результат розрахунку сонячної інсоляції та виробництво електроенергії фотовольтаїчною системою
